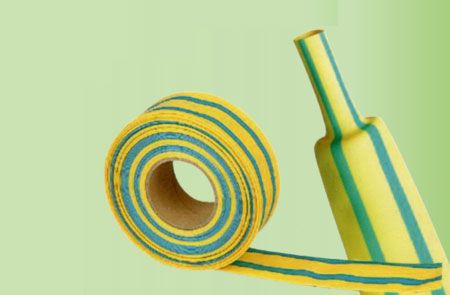

黄绿热缩管由环保聚烯烃材料双色共挤,经辐照改性加工制 成。该产品具有柔软、高阻燃、颜色鲜明持久、性能稳定.广泛用 于电线束或电缆中地线的标识,特殊线缆和母线或管道的标识等。
产品特点
●柔软、高阻燃
●起始收缩温度:70℃
●最低完全收缩温度:125℃
●使用温度:-55℃〜125℃
●收缩比例:2:1,3:1
●环保标准:RoHS
●标准颜色:黄绿相间
技术指标
性能 | 指标 | 试验方法 |
拉伸强度 | ≥10.4MPa | ASTM D 2671 |
断裂伸长率 | ≥300% | ASTM D 2671 |
热老化后强度 | ≥7.3MPa | 158℃X168h |
热老化后断裂伸长率 | ≥100% | 158℃X168h |
轴向变化率 | -8%~+8% | ASTM D 2671 |
击穿强度 | ≥15MV/m | IEC 243 |
体积电阻率 | ≥ 10 Ω · cm | IEC 93 |
耐热冲击 | 无裂纹,无滴落 | 250℃X4h |
阻燃性 | 通过 | VW-1 |
RSFR-(2X)GYG 2:1黄绿热缩管产品规格表
规格 (mm) | 热缩前内径 mm | 自由全缩后尺寸 | 标准包装 (米/盘) | 适用范围mm | |
内径 | 壁厚 | ||||
Φ1.0 | 1.5±0.3 | ≤0.7 | 0.28± 0.10 | 200 | 0.75~0.90 |
Φ1.5 | 2.0±0.3 | ≤0.9 | 0.30± 0.10 | 200 | 0.95~1.40 |
Φ2.0 | 2.5±0.3 | ≤1.0 | 0.35± 0.10 | 200 | 1.10~1.80 |
Φ2.5 | 3.0±0.3 | ≤1.3 | 0.36± 0.10 | 200 | 1.35~2.30 |
Φ3.0 | 3.5±0.4 | ≤1.5 | 0.38± 0.10 | 200 | 1.60~2.70 |
Φ3.5 | 4.0±0.4 | ≤1.8 | 0.40± 0.10 | 200 | 1.85~3.20 |
Φ4.0 | 4.5±0.4 | ≤2.0 | 0.45± 0.10 | 200 | 2.10~3.60 |
Φ4.5 | 5.0±0.4 | ≤2.3 | 0.45± 0.10 | 100 | 2.35~4.00 |
Φ5.0 | 5.5±0.4 | ≤2.5 | 0.45± 0.10 | 100 | 2.60~4.50 |
Φ6.0 | 6.5±0.4 | ≤3.0 | 0.50± 0.10 | 100 | 3.10~4.50 |
Φ7.0 | 7.5±0.4 | ≤3.5 | 0.50± 0.10 | 100 | 3.70~6.30 |
Φ8.0 | 8.5±0.5 | ≤4.0 | 0.55± 0.10 | 100 | 4.20~7.20 |
Φ9.0 | 9.5±0.5 | ≤4.5 | 0.55± 0.10 | 100 | 4.70~8.00 |
Φ10.0 | 10.5±0.5 | ≤5.0 | 0.55± 0.10 | 100 | 5.20~9.00 |
Φ11.0 | 11.5±0.5 | ≤5.5 | 0.60± 0.10 | 100 | 5.70~10.0 |
Φ12.0 | 12.5±0.5 | ≤6.0 | 0.60± 0.10 | 100 | 6.20~11.0 |
Φ13.0 | 13.5±0.5 | ≤6.5 | 0.60± 0.10 | 100 | 6.70~12.0 |
Φ14.0 | 14.5±0.5 | ≤7.0 | 0.65±0.10 | 100 | 7.30~13.0 |
Φ15.0 | 15.5±0.5 | ≤7.5 | 0.70±0.10 | 100 | 7.80~14.0 |
Φ16.0 | 17±0.5 | ≤8.0 | 0.70±0.10 | 100 | 8.30~15.0 |
Φ17.0 | 17.5±0.5 | ≤8.5 | 0.70±0.10 | 100 | 8.80~16.0 |
Φ18.0 | 19.0±0.5 | ≤9.0 | 0.70±0.10 | 100 | 9.30~17.0 |
Φ20.0 | 24.0±0.5 | ≤10.0 | 0.75±0.15 | 100 | 10.4~19.0 |
Φ22.0 | 24.0±0.7 | ≤11.0 | 0.80±0.15 | 100 | 11.4~21.0 |
Φ25.0 | 26.0±0.7 | ≤12.5 | 0.90±0.15 | 50 | 12.8~24.0 |
Φ28.0 | 29.0±0.7 | ≤14.0 | 0.90±0.15 | 50 | 14.4~29.0 |
Φ30.0 | 31.5±0.7 | ≤15 | 0.95±0.15 | 50 | 16.0~29.0 |
Φ35.0 | 36.5±0.7 | ≤17.5 | 0.95±0.15 | 50 | 18.0~34.0 |
Φ40.0 | 41.5±0.7 | ≤20 | 1.00±0.20 | 50 | 21.0~39.0 |
Φ45.0 | 46.0±0.7 | ≤22.5 | 1.00±0.20 | 25 | 23.0~44.0 |
Φ50.0 | 51.0±0.7 | ≤25.0 | 1.00±0.20 | 25 | 26.0~49.0 |
Φ60.0 | ≥60 | ≤30.0 | 1.10±0.20 | 25 | 35.0~55.0 |
Φ70.0 | ≥70 | ≤35.0 | 1.20±0.20 | 25 | 40.0~65.0 |
Φ80.0 | ≥80 | ≤40.8 | 1.30±0.20 | 25 | 45.0~75.0 |
Φ90.0 | ≥90 | ≤45.5 | 1.50±0.20 | 25 | 50.0~88.0 |
Φ100.0 | ≥100 | ≤50.0 | 1.65±0.20 | 25 | 55.0~95.0 |
Φ120.0 | ≥120 | ≤60.0 | 1.70±0.20 | 15 | 65.0~115 |
Φ150.0 | ≥150 | ≤75.0 | 1.70±0.20 | 15 | 80.0~145 |
Φ180.0 | ≥180 | ≤90.0 | 1.75±0.20 | 15 | 90.0~175 |
RSFR-(3X)GYG 3:1黄绿热缩管产品规格表
规格(mm) | 热缩前内径 mm | 自由全缩后尺寸mm | 标准包装(米/盘) | |
内径 | 平均壁厚 | |||
Φ3.2 | ≥3.2 | ≤1.0 | 0.55± 0.15 | 200 |
Φ4.8 | ≥4.8 | ≤1.5 | 0.60± 0.10 | 100 |
Φ6.4 | ≥6.4 | ≤2.0 | 0.65± 0.10 | 100 |
Φ9.5 | ≥9.5 | ≤3.0 | 0.75± 0.10 | 50 |
Φ12.7 | ≥12.7 | ≤4.0 | 0.75± 0.20 | 50 |
Φ19.1 | ≥19.1 | ≤6.0 | 0.85± 0.20 | 50 |
Φ25.4 | ≥25.4 | ≤8.0 | 1.00± 0.20 | 50 |
Φ39.0 | ≥39.0 | ≤13.0 | 1.50± 0.20 | 50 |
注:本产品可按要求定制颜色规格
